Этим топиком начинаю ряд статей посвящённые малоизвестным пистолетам. В процессе появления новых данных статьи могут корректироваться и дополняться.

Статьи собственные и при использовании ссылка на них обязательна.



Испанский пистолет JO.LO.AR.



Предприимчивый торговец оружием испанец  Хосе Лопес Арнаиз  (Jose Lopes Arnaiz) подумал и решил, что для решения проблемы продаж пистолетов на рынке оружия будет его изобретение – рычаг взвода затвора одной рукой. Он считал, что его изобретение  превратит обычный пистолет в ловкое и оригинальное оружие.   Так в 1919 году  Арнаиз  запатентовал приспособление для своего пистолета, которое позволяло взводить затвор одной рукой (испанский патент №70235). Как указано во многих источниках, этот пистолет в основном был предназначен для конных войск, ведь для этого рода войск довольно актуально иметь оружие, которое можно привести в боевое положение одной рукой. Арнаиз не стал продавать свой патент, а решил сам изготовить и продавать пистолет со своим изобретением, да ещё и под своим именем. В 1923 г. Лопес Arnaiz зарегистрировал свой товарный знак «JO.LO.AR», используя начальные буквы  имени и фамилии. Пистолет начал производиться в 1924 году в Эйбаре – центре испанской оружейной торговли, при этом за основу был взят пистолет Sharp-Shooter (фото 1), продажа которого на рынке не особо продвигалась. На затворе, рычаге и накладках красовался его товарный знак «Jo.Lo.Ar.»  Пошла реклама для продажи нового пистолета. Так мы видим на рекламном проспекте (фото 2) надпись: в надписи для первого снимка,  говорится, "давайте быстро убегать, он использует JO.LO.AR пистолет". Второй снимок говорит : "у нас есть время, он не использует JO.LO.AR пистолет." Т.е. этому пистолету приписывались характеристики, которые не были присуще этому оружию. Ведь на этом пистолете отсутствовали какие либо предохранители, а  сам рычаг не давал особо быстрого досыла патрона в патронник и никаких преимуществ, кроме преимущества заряжания одной рукой  (но для гражданского рынка это было не актуально) он не давал. В таких случаях с большим успехом мог пользоваться любой другой пистолет, с предохранителем. Торговля шла вяло, пока этот пистолет не был замечен перуанскими военными  и они закупили партию для своей конной полиции. Один из которых (в калибре 6,35мм фото 3) был специально изготовлен и подарен тогдашнему президенту Перу Oscar Fragoso Carmona. Из этого многие и сделали вывод, что этот пистолет и был специально разработан для конной армии. Но большая часть этих пистолетов так и осталась не востребована и пролежала на перуанских складах до 60-х годов, пока американцы  не выкупили их (ок. 600 штук) для перепродажи на вторичном рынке, в частности, в Майами, штат Флорида.

Что же это за  оригинальный и странный пистолет такой Jo.Lo.Ar?

Эти пистолеты выпускались в нескольких калибрах:  6,35mm Browning; 380 ACP;9mm Largo (Bergmann-Bayard);7,65 mm Browning;  Americana 11.5mm (.45 ACP)

и с разной длиной ствола, причём длина ствола не была связана с калибром оружия. (фото 4)

Рычаг взвода (фото 5,6), несмотря на его «неуклюжесть» был спроектирован и изготовлен довольно грамотно. Многих, увидев этот пистолет,  не покидает мысль, что при выстреле рычаг сильно бьёт по пальцам стрелка. Но это не так: при движении затвора назад (при выстреле) сам рычаг движется вперёд и поворачивается на своей оси, не причиняя стрелку неудобства.

Так же, этот пистолет мог заряжаться вручную (даже при  отсутствии магазина). Достаточно нажать на рычажок с левой стороны пистолета (фото 7) и ствол откидывался вверх, предоставляя возможность установить патрон в патронник. Опустив ствол и взведя курок (без применения рычага) можно произвести  одиночный выстрел.

Нумерация этих пистолетов – сквозная,  поэтому трудно определить количество изготовленных в том или ином калибре.  Но наиболее распространённым считается пистолет в калибре 9mm Largo (фото 8). А вот пистолет в калибре 6,35мм (фото 9,10) довольно редкий гость, даже в коллекциях знаменитых коллекционеров. Всего за период производства (1924-1930гг) было изготовлено около 30000 этих пистолетов.












Share this post


Link to post
Share on other sites
kyja

Перемещено и дополнено из раздела «Пистолет глазами владельца.



Американский гражданский пистолет INFALLIBL



 Один из самых экстравагантных и неуклюжих пистолетов начала ХХ-го века – американский пистолет  Infallibl. (фото 1 и фото 2).

Калибр 0,32 АСР, 7 патронов.

В форме первых модификациях этого пистолета прослеживается схожесть с его «предшественником» пистолетом Schwarzlose 1909: изгиб рукояти, ствол, монограмма (warner arms corp.)

В этом пистолете довольно много неудачных, на мой взгляд,  решений:

1. Две горизонтальные возвратные пружины – не ново ( Webley, H&R ), но вот их применение без кожуха, хоть и не очень правильное, но «смелое» решение. Открытый затвор и открытые направляющие возвратных пружин при попадании песка и грязи могли привести к заклиниванию затвора. (фото3)

2. Кнопка фиксации магазина в нижней части рукояти тоже не очень хорошее решение. При довольно тугой пружине и сильно утопленной кнопке, магазин довольно трудно вставляется и извлекается (фото 4, 5). На следующих модификациях  от неё и вовсе отказались.

3. Поворотный штифт, фиксирующий затвор за направляющие возвратных пружин при применении пистолета (стрельбе, извлечении из кобуры или кармана) мог легко повернуться, и это грозило «выстрелом» затвора в хозяина (фото 6). Хотя был ещё дополнительный нижний упор (фото 7) на последующих модификациях поворотный фиксатор был заменён  штифтом.

4. УСМ ударникового типа. Вроде ничего нового (фото 8), но вот направляющая боевой пружины изготовлена с фрезерованным тонким фланцем (фото 9), не редко он ломался, и это приводило к заклиниванию ударника.

5. Затворной задержки в этом пистолете не предусмотрено, вместо неё установлен винт, который при повороте на 90 гр. должен был фиксировать затвор. Но он так быстро изнашивался, что по прямому назначению так и не использовался (фото 10).

6. Ну и уж довольно тяжёлый – 695 гр.

В общем-то  у этого пистолета больше недостатков, чем достоинств. Про красоту не говорю: не бывает не красивых пистолетов, бывает просто много света (фото 11).

 За непродолжительный период изготовления этого пистолета было изготовлено 6-ть различных модификаций:

1 мод. Ранняя модификация. (до серийника 927) (фото 1мод);

2 мод. Oтличия - изменена форма и конструкция предохранителя, немного изменили магазин. (сер.928-1256) (фото 2мод)

3 мод. Oтличия - изменена форма рамки
(сер. 1257-1736) (фото 3мод)

4 мод. Изменилось крепление магазина. (сер. 1737-2177) (фото 4мод)

5  Изменились накладки, но фиксация затвора осталась старой, убрали один штифт крепления ствола. (сер. 2178-2623)мод. (фото 5мод)

6 мод. Самая массовая модификация. Заменили поворотную фиксацию затвора на обычный штифт, насечка на затворе стала мелкой. (сер. 2624-7229) (фото 6мод)

Но ни какие изменения в конструкции этого пистолета и низкая продажная стоимость в 5$ не помогла ему занять свою нишу на рынке гражданского оружия. И после изготовления примерно 7300 единиц ( в период 1917-19гг)  этот пистолет больше никогда не изготавливался.


















Share this post


Link to post
Share on other sites
kyja

Американский пистолет Harrington & Richardson



 И 1912 году компания Harrington & Richardson по британской лицензии и на базе пистолетов Webley стала изготавливать  пистолеты H&R в 25 калибре.  (Фото 1)

Он практически был копией Webley & Scott мод. 1912 года (фото 2), но имел и свою изюминку. Были убраны прицельные приспособления (и это правильно), «скруглены» острые углы. Пистолет получился довольно «дамским». Держишь его в руках – так и хочется тискать и тискать.

Конструкция осталась от предшественника: внутренний курок, две возвратные пружины, отодвигающая скоба для разборки (фото 3, 4, 5). Всё как на Веблее мод1912 года. (фото 6)

Популярностью этот пистолет не пользовался, торговля шла плохо.

Этот пистолет производился в течении 5 лет и было изготовлено 16630 экземпляров.

1912 год: №№0011 – 3200;

1913 год: №№3201 – 6000;

1914 год: №№6001 – 9200;

1915 год: №№9201 – 12801;

1916 год: №№12802 – 16630.

В 1916 году компания приняла решение изготавливать пистолет в 32 калибре, посчитав, что в этом калибре пистолет будет пользоваться большим спросом.

(Продолжение следует)








Share this post


Link to post
Share on other sites
kyja

Если не против , добавлю фото этой же модели ,только со странным рычажком возле предохранителя.



Интересно, надо будет побольше разузнать о нём, первый раз встречается.




Думаю Вас заинтересует эта книга



Спасибо огромное.

Share this post


Link to post
Share on other sites
kyja

Действительно порадовал. Этих номеров у меня ещё не было. Но самое главное я "охочусь" за третьей модификацией - у меня только один, с серийником 1482. Вот теперь с твоей помощью и второй появился - 1420. УРА!!!

Share this post


Link to post
Share on other sites
kyja

Вот мой последний в списке ... 7557

Пока нет подтверждений (фото серийника) не принимаю!!!!

Share this post


Link to post
Share on other sites
kyja

Фома ! Я уже матерюсь тут ! Это свежак

Этот магазинчик частенько ошибается :P

За остальное мерси. С Рождеством!!!

Share this post


Link to post
Share on other sites
kyja

Редкость, ведь только около 17 тыс. шт изготовлено. Вот только не востребованная :wacko:

Share this post


Link to post
Share on other sites
kyja

Тебя какой тип интересует ?

Интересует 6,35. А что их несколько типов было?

Share this post


Link to post
Share on other sites
kyja

Ну, ты действительно БОТАН!!! Молодца!!!

Share this post


Link to post
Share on other sites
kyja

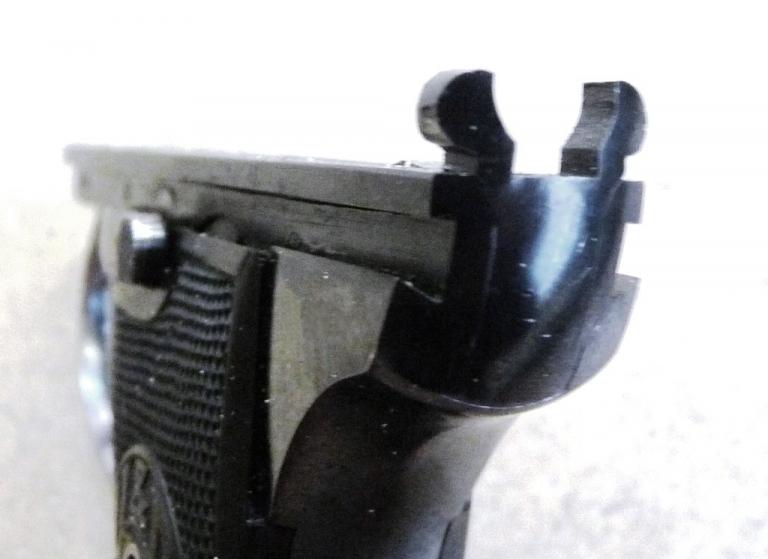

Внимание на тупую тыльную сторону затвора , и винт

Вот самое интересное ВИНТ. Чё он может держать! Фоток казённой стороны нет?

Share this post


Link to post
Share on other sites
VAC

Если не против , добавлю фото этой же модели ,только со странным рычажком возле предохранителя.

Это вероятно дефект накладки . Это не деталь .

Share this post


Link to post
Share on other sites
kyja

Спроси у грозы Б , может он и в руках держал .

Не держал. Он даже не знал что УСМ курковый.




Кстати как твой вопрос сформулировать на английском ? Именно , как это место на английском будет звучать ? Да , и эмоции ты конечно выразил , а что сам об этом знаешь , и какие на этот счет мысли не сказал . :unsure:Резюме ?!

А чёрт его знает....




Это вероятно дефект накладки . Это не деталь .



Да это обман зрения :D

Share this post


Link to post
Share on other sites
kyja

Я понял, что держит этот винт.

На этих пестиках, ранних выпусков ограничители возвратных пружин изготавливались отдельно от рамки, как на ранних Веблеях того же калибра, при этом этот винтик их фиксировал. А вот с какого серийника стали изготавливать эти упоры совместно с рамкой - предстоит выяснить следствию.





Share this post


Link to post
Share on other sites
kyja

Ща, с делами немного разгребусь и подключусь

Share this post


Link to post
Share on other sites
GrozaB

изготавливала еще и JIEFFECO

Не, не изготавливала - импортировала. И не новую модель, а старую. Под именем "Robar" или "Phoenix"


На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
GrozaB

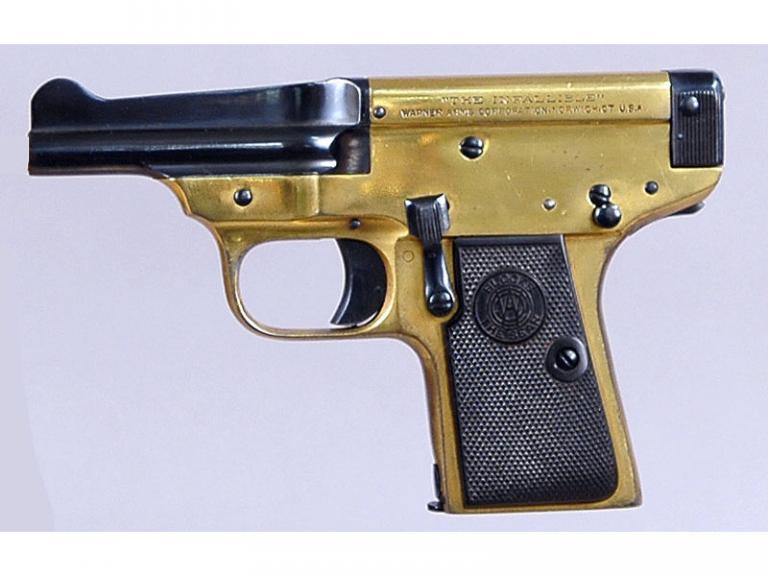

Кстати заметил что выпуск с золотым покрытием только в одной партии вроде был . К 6108му еще  6105 нашел. Ну и еще патенты в отличном разрешении ...

Это не золотое покрытие, это брак воронения :) Были желтые, желто-красные и красные. Чугун очень xреново воронится...

И немного по инфейлебел:

http://grozab.livejournal.com/154965.html


На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
kyja

Это не золотое покрытие, это брак воронения :)



Да ладно..... Что бы так чугун воронился??? Это покрытие, похожее на нитрид титана, но не оно.


Share this post


Link to post
Share on other sites
GrozaB

Это не золотое покрытие, это брак воронения :)

Это именно брак и хорошо известный :) после переезда завода не могли подобрать терморежим вот и получались чудеса - то разводы а-ля цветная калка, то красный, то желтый.. На ганзе когда-то их обсуждали, да и у меня несколько штук разных было - я купил несколько из коллекции Дональда Симпсона, включая его "красный" пистолет

Да ладно..... Что бы так чугун воронился??? Это покрытие, похожее на нитрид титана, но не оно.


На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
GrozaB



Тот самый, Симпсоновский, с серийником 2178 - в большинстве статей об Инфейлабел изображен именно он :)


На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
kyja

Не, что не говори.... В разводах - да, в красном и сего-бурмалиновом цвете - да. Но в золоте....... Обрати внимание на поверхность рамки - она подготовлена под это покрытие - она отполирована!

Share this post


Link to post
Share on other sites
GrozaB

А она и доожна быть отполирована - там же рамка литая из чугуния :) я где-то фотки того, как рамка изнутри выглядит вешал.. надо найти статью Симпсона, там подробно эти феномены цвета описаны


На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
GrozaB

Рамка - вид изнутри :)
