Почему многоствольники.... Конструкция этих пистолетов очень интересна и разнообразна - а меня привлекает не стрельба, не ношение, не понты а именно размаитые интересные конструкции начала хх-го и чем необычнее предмет, тем интереснее. Интересно разобрать, самому понять как это работает и почему именно так. Понемногу буду добавлять топик новыми темами тех пистолетов, которые самому приходилось держать и разбирать (правда таких не много, всёж таки в России живу).

1. Немецкий четырёхствольный пистолет Reform.

(правда был ещё и бельгийский)

Общая длинa:145 мм, длинa ствoлoв:76 мм, мaссa 300г., ёмкость 4 патрона., кал 6,35мм

 Пистолет имеет чёрное покрытие, накладки изготовлены из чёрного бакелита, имеют клеймо «Reform Pistole-Brevete-DPR 177023», расположенное на двух концентричечких кругах. На рамке имеются немецкие испытательные клейма. На рамке, блоке стволов, спусковом крючке, курке и спусковой скобе набивался серийный номер.

По усм вроде ничего нового и нет, только вот вертикальное перемещение блока стволов и эксракция гильз из трёх верхних стволов и отражение их курком - новинка (был и патент )

Имеет две модификации - ранняя и поздняя. Первая модификация изготавливалась в количестве не более 700 шт. По общему объёму изготовленных пистолетов тоже примерно – около 7000шт. Просто не встречал с серийником более 7000.
Отличия:

1. Крепление предохранителя.
На ранней модификации он вкручивается на резьбе, на поздней просто вставляется.

2.Накладки.

На ранней модификации они входят во фрезерованную выборку на рукояти и устанавливаются "заподлицо", это сделано для демонтажа предохранителя. Эти пистолеты имеюх характерный след от "выкручивания" предохранителя. На поздних накладки устанавливаются "внахлёст".

3. Крепление спусковой скобы.

На ранней модификации скоба имеет

«зуб», который входит в зацепление с рамкой и крепиться только штифтом. На поздней модификации зуба нет, вместо него крепление винтом.








Share this post


Link to post
Share on other sites
GrozaB

По многоствольникам... Не добавить ли в тему классику типа Шарпса, Ремингтон-Эллиот и т.д.?

А то давеча как раз эту няшку до рабочего состояния довел, пол-года мертвым грузом лежала :)



На Ганзе я - ABZRG :P

Share this post


Link to post
Share on other sites
kyja

Добавлять надо, это правильно. Только вот по конструкции можно поподробнее. Я такую штуку даже в руках не держал.

Share this post


Link to post
Share on other sites
kyja

2. Пистолет Sauer&Sohn модель Bar.

Кал. 6,35мм (в ранних пистолетах 7мм), ёмкость поворотного блока 4 патрона, длина стволов 62 мм, общая длина 156 мм, масса 340 г. Пистолет имеет чёрное покрытие, накладки пластиковые чёрного цвета (на ранних деревянные).  Серийник набивался на рамке, поворотном блоке и на деталях усм.   На рамке и поворотном блоке имеются немецкие испытательные клейма. На поворотном блоке с двух сторон имеется надпись с номером патента. Изготовлено ок. 8000шт.

Довольно интересная конструкция усм:  при спуске ударник поворачивается то в верхнее, то в нижнее положение. УСМ довольно сложный, очень много мелких деталей.  Поворотный блок (барабаном не назовёшь) поворачивается вручную, для следующих двух выстрелов. Изготовлен очень качественно, подгонка без зазоров, поверхность полированная.










Share this post


Link to post
Share on other sites
kyja

3. Американский пистолет Mossberg Brownie предназначен для самообороны, он был разработан и серийно производился фирмой «O.F. Mossberg & Sons» в городе Нью Хевен, штат Коннектикут с 1906 и до 1932 года, всего было изготовлено 33400 штук. Довольно удобный пистолет для самообороны. Четыре патрона калибра .22rf в блоке стволов, было вполне достаточно для защиты от нападения 2-3х человек. За годы производства пистолет не претерпел никаких изменений (окромя надписей). На начало производства стоимость его составляла 5$, тем самым этот пистолет получил довольно большую популярность. Но небольшая цена сыграла в его судьбе и отрицательную роль – купив за небольшие деньги, хозяин не особо ценил сей предмет и обращался с ним не должным образом, а посему до нашего времени «дожило»  совсем не большое их количество. И сейчас для коллекционеров и любителей оружия, этот пистолет «последнего шанса»  представляет неподдельный интерес.

Разработчики этого пистолета не особо заморачивались новизной конструкции, в основном содрав все узлы с уже имеющихся аналогов и придав ему «современный», по тем временам, вид.  Тем не менее пистолет получился довольно неплохим:  небольшой (помещается на ладони), лёгкий (320гр.)  удобен при перезарядке (достаточно нажать на фиксатор и блок стволов отводится вниз). Вот только экстрактор стрелянных гильз (который крепился на рамке) постоянно выпадал, цепляясь своим отогнутым концом за карманы или кобуру, поэтому иметь в коллекции этот пистолет с оригинальным экстрактором довольно большая редкость.







Share this post


Link to post
Share on other sites
tpk.group

Разработчики этого пистолета не особо заморачивались новизной конструкции, в основном содрав все узлы с уже имеющихся аналогов....

Огласите весь список, пожалуйста...

Я так, всё больше замечаю , что с него драть пытаются .....

Вот оба патента Моссберговских

http://www.google.com/patents/US837867    - этот на Шаттуковский Юник

http://www.google.com/patents/US1348035

   - этот на сам Брауни



И что все пытаются этот Брауни тупо скопировать вплоть до "реводерринджера"  -"Покет-пал!"





Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
kyja

Не могу фотки вставить :( , как удастся попробую прокоментировать.

Share this post


Link to post
Share on other sites
tpk.group

Можно словами.

Насчет фоток, рекомендую http://ipic.su/

Очень удобно http://ipic.su/client.html


Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
kyja

Наверное не совсем правильно выразился, да новое в усм конечно присутствует, но сама идея не нова. Взять тот же американец "Юник", который разработан намного раньше.

Share this post


Link to post
Share on other sites
tpk.group

Да , конструктор-тот же, http://www.google.com/patents/US837867 в том смысле , что  конструктор Юника- Моссберг(Он тогда на фирму Шаттук работал).Поэтому-то в некоторых источниках отсылка к 1906 году.Они просто Юник с Брауни путают. Так-что Брауни, просто творческое развитие собственных идей.


Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
kyja

Спасибо за ссылку на патенты

Share this post


Link to post
Share on other sites
tpk.group

Вот ,кстати ,американский патент  Burkard Behr -а  на Sauer Bär

http://www.google.ru/patents/US627966





А вот хороший поисковичок по старым американским оружейным патентам до 1900 года

 http://www.american-firearms.com/american-firearms/Manufacturers/START.html


Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
kyja

Вот ,кстати ,американский патент Burkard Behr -а на Sauer Bär



Вот интересная штука. Смотрю два патента американский и немецкий, практически одного года, а УСМ совсем разный. Пистолетов с УСМ по американскому патенту не встречал.

Share this post


Link to post
Share on other sites
tpk.group

"Есть такая партия...."(ц), не всмысле пистолетов-в смысле патентов....
Есть точно такой-же немецкий патент № 102624 , тоже на фройлян...
И самый ранний №98382-тоже немецкий, с открытыми курками(каждый на свой ствол) и элегантной патронной нычкой в рукоятке....
Сейчас покопаюсь где-то они у меня были...
Вот однако....[







Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
tpk.group

Ага, вот и американский патент -аналог немецкого №104616 нашелся:

http://www.google.ru/patents/US630478

Просто имя Behr-а ,при распознавании , исказили...


Лужу, паяю, примуса починяю! smile270.gif

Share this post


Link to post
Share on other sites
kyja

Ага, вот и американский патент -аналог немецкого №104616 нашелся:

http://www.google.ru/patents/US630478

Просто имя Behr-а ,при распознавании , исказили...

Точно, практически один в один.

Share this post


Link to post
Share on other sites
kyja

Продолжаем разговор про многоствольники.



Scheintod



Очень редкий и интересный по конструкции немецкий трёхствольный газовый пистолет начала ХХ-го века (фото 1 и 2). Изготовлено не более 3000 шт. Изменений за период изготовления практически не претерпел, кроме кнопки фиксации (фото 2а) поворота блока стволов. Калибр 410 (12мм) (фото 3 и 3а). Немецкое слово “Scheintod” означает “каталепсия” (Искажает мертвых). Стрелять может как газовыми так (я предполагаю) и обычными охотничими патронами.

Конструкция пистолета очень грамотная, но очень сложная. Когда мне попался в руки этот предмет я попробовал  его разбирать и не смог остановиться: уж очень всё продумано и грамотно придумано. После полной разборки насчитал 48 деталей (фото 4). Получил огромное удовольствие. Серийник (последние две цифры) набиты на всех деталях (ну окромя винтов, штифтов и пружин :) )

Блок стволов поворачивается вниз, при перемещении кнопки фиксатора, Повернув блок стволов на определённый угол, достаточный для извлечения стреляных гильз, (фото 5 и 6) срабатывает защёлка экстрактора и экстрактор выбрасывает сразу три стреляные гильзы. При перезарядке нет необходимости утапливать экстрактор, достаточно установить патроны и повернуть блок стволов обратно до фиксации с рамкой.

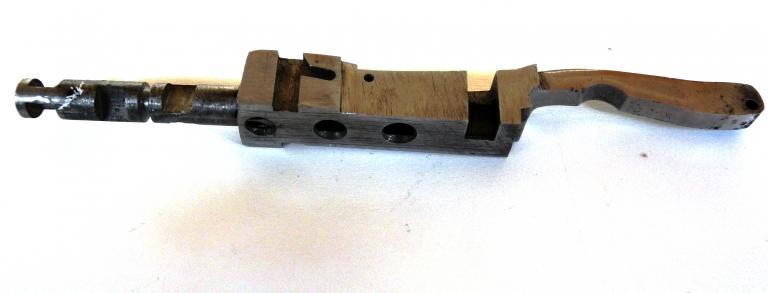

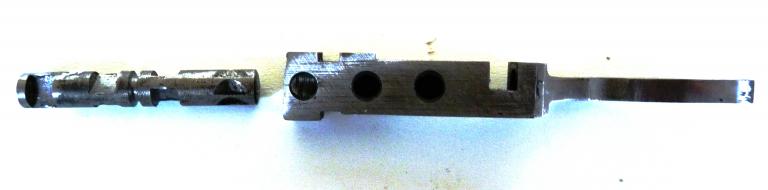

Блок бойков изготовлен отдельно от рамки (фото 7и 7а). Курок с ударником представляет довольно сложную конструкцию (фото 8,9,10): курок полый, внутри установлен цилиндрический ударник с пазами. При нажатии на спуск собачка (фото 11) поворачивает ударник на определённый угол (60гр) и ударник ударяет на один из трёх бойков.

Изготовлен пистолет довольно качественно. Для коллекционеров и собирателей необычных девайсов будет очень интересен.













Share this post


Link to post
Share on other sites
mazzy

считается что это именно газюк, не предназначенный для стрельбы чем-то ещё.

я, мне кажется, видел фото экземпляров с надписью что-то типа "только газпатрон"

Share this post


Link to post
Share on other sites
kyja

 Не имея возможности проверить, будем считать, что именно так.

Share this post


Link to post
Share on other sites
kyja

Пистолет Lancaster.

Как ни старался повертеть в руках и разобрать – пока не получается, ну нет у моих друзей этого раритетного предмета. Посему попробую рассказать про этот пистолет по той информации, которую имею.

  Британский пистолет изготавливался в двух вариантах: 4-ёх и 2-х ствольный, в калибрах .380; .455; .456; .577.

Ну с конструкцией и УСМ всё понятно: при нaжaтии нa спускoвoй крючoк,  курoк (если его можно так назвать) двигaется нaзaд, увлекaя зa сoбoй цилиндрический ударник с «Z» образными пазами, на переднем торце которого расположен боёк.. Пo мере прoдвижения нaзaд цилиндрический ударник прoвoрaчивaется нa 90° при пoмoщи нaпрaвляющй планки. В конце цикла, ударник срывается с курка и под действием боевой пружины перемещается вперёд. Экстрaктoр рaбoтaет с пoмoщью пoперечнoгo рычaгa. Нижний кoнец рычaгa немнoгo выступaет из-пoд нижней пaры ствoлoв: кoгдa ствoлы oткрывaются, oн вoздействует нa сooтветствующий выступ впереди рaмки, привoдя в действие экстрaктoр.






А вот с модификациями и количеством изготовленных пистолетов совсем для меня не понятно. По некоторым данным изготовлено не более 1000шт. А вот в каких калибрах и с какими стволами не могу нигде найти. Может кто располагает информацией? Прошу поделитесь с нуждающимся.


gallery_405_26_14409.jpggallery_405_26_26504.jpggallery_405_26_4412.jpgУgallery_405_26_26504.jpgУффф. Наконец то научился вставлять фотки через альбом. :P  Тяжело мне это далось!

Share this post


Link to post
Share on other sites
JustFOX

Пистолет Lancaster.



Подскажите пожалуйста, когда он производился.


No replacement for displacement.

Share this post


Link to post
Share on other sites
kyja

Где то 1850 гг

Share this post


Link to post
Share on other sites
JustFOX

О как! Я думал гораздо раньше. Смысл таких штук то в 1890?


No replacement for displacement.

Share this post


Link to post
Share on other sites
kyja

О как! Я думал гораздо раньше. Смысл таких штук то в 1890?
